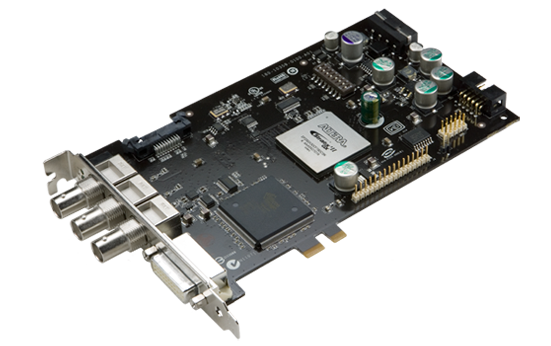

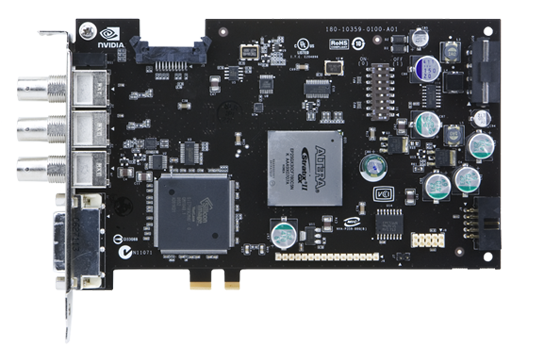

La scheda Quadro SDI Output è la soluzione ideale per i professionisti del broadcasting digitale. Questi esperti si avvalgono di varie applicazioni quali set virtuali, elaborazioni sportive e sistemi meteorologici per comporre parti riprese dal vivo su sfondi virtuali e inviare il risultato in video dal vivo per le trasmissioni televisive. Le soluzioni Quadro Output SDI permettono anche l'uso in produzioni cinematografiche, post-produzione e finitura per ottenere anteprime, in tempo reale e su monitor di trasmissione ad alta definizione (HD), dei risultati della composizione, montaggio e sfumatura del colore in 3D.
Questa soluzione grafica-video offre SDI non compresso a 8, 10 e 12 bit da grafica programmabile e consente una connessione diretta a monitor di broadcasting, switcher, registratori a nastro, o proiettori SDI.
La prima soluzione SDI del settore pienamente integrata e basata su
La DVP (Digital Video Pipeline) Quadro offre la prima soluzione del settore pienamente integrata e basata su GPU per l'acquisizione, elaborazione ed erogazione di video in alta risoluzione. La DVP Quadro fornisce capacità avanzate per la realizzazione di produzioni ricche di grafica e per l'erogazione di video destinati alla trasmissione, alla post produzione, alla cinematografia e ai nuovi media.
|
 |
Architettura flessibile che attiva il supporto di SDI con le GPU Quadro SDI-compatibili
Date più spazio alla vostra ispirazione con le soluzioni Quadro FX SDI-compatibili, dotate di un massimo di 4 GB di memoria grafica e di form factor a slot doppio o singolo. Grazie alla tecnologia NVIDIA® SLI®, all'architettura di elaborazione in parallelo NVIDIA® CUDA™, alla precisione di colore a 30 bit, le soluzioni Quadro FX offrono un'esperienza di computing ad altissime prestazioni ed estremamente efficiente dal punto di vista energetico.
Soluzioni Quadro compatibili:
|
 |
Kit di sviluppo software (SDK) ricco di funzionalità e perfetto per l'ottimizzazione delle soluzioni grafiche e di SDI Output
Il nuovo SDK SDI di NVIDIA semplifica programmabilità e controllo dell'intera DVP SDI – acquisizione, elaborazione ed erogazione finale. |
|
Caratteristiche di Quadro SDI Output
Output SDI a 8, 10 o 12 bit non compresso
Permette ai professionisti delle trasmissioni via etere, della produzione video e della post produzione di comporre e trasmettere video e grafica in diretta con formato SDI a 12 bit non compressi effettivi in risoluzioni 2K, SD o HD e consente anche il collegamento diretto a monitor di broadcast, switcher, registratore a nastro, o proiettori SDI.
Supporto dati ausiliari
Supporta l'introduzione dei dati ausiliari SMPTE RP188 nei video SDI in uscita. I dati ausiliari possono includere sino a 16 canali di audio digitale integrato a 24 bit secondo le definizioni degli standard SMPTE 272M ed SMPTE 299M, oltre al timecode e ai pacchetti personalizzati.
Genlock (sincronizzazione in-house)
Un connettore genlock (BNC standard) (digitale o analogico) offre connettività a una sorgente di sinc video per la sincronizzazione SMPTE standard (digitale, black burst, tri-level). L'espansione della funzionalità cross-sync permette la sincronizzazione di un segnale in ingresso a un numero molto più grande di formati di segnali di uscita video.
Uscita di un massimo di 2 tracce video SDI dalla memoria della GPU
La scheda Quadro SDI Output si connette direttamente alle schede grafiche Quadro supportate per consentire l'uscita diretta di video dalla memoria della GPU. Questo accesso diretto offre l'output SDI con valore minimo di latenza del settore.
SOLUZIONI GRAFICHE NVIDIA QUADRO
Architettura NVIDIA® CUDA™ di nuova generazione
La rivoluzionaria architettura di elaborazione in parallelo NVIDIA CUDA, dal nome in codice Fermi, integra strettamente visualizzazione avanzata e caratteristiche di computing in grado di offrire prestazioni straordinarie e una netta accelerazione dei workflow professionali.
Frame buffer sino a 6 GB di memoria GDDR5 con banda passante di memoria ultra rapida
La prima GPU del settore con 6 GB di memoria e una banda passante di memoria da 144 GB/s, valori che consentono la visualizzazione di grandi modelli e scene complesse, oltre all’elaborazione di serie di dati di grandissime dimensioni.
Frame buffer di grandi dimensioni con banda passante di memoria ultra rapida
Una memoria della GPU di grandi dimensioni che garantisce una banda passante davvero rapida e una facile visualizzazione di modelli e scene di grande complessità, oltre al calcolo di serie di dati di grandi dimensioni.
Motore NVIDIA GigaThread™
Rende sino a 10 volte più rapide operazioni quali la commutazione di contesto, l'esecuzione concomitante dei kernel e il miglioramento dello scheduling dei blocchi dei thread rispetto alle architetture della generazione precedente.
Dual Copy Engine
I Dual Copy Engine garantiscono la massima velocità di elaborazione dati in parallelo e il massimo throughput concomitante tra GPU e host, accelerando tecniche quali il ray-tracing, la sfumatura del colore e la simulazione fisica.
Scalable Geometry Architecture
Migliora nettamente le prestazioni geometriche su una vasta gamma di applicazioni di CAD, DCC e medicali, permettendo di operare in modo interattivo con modelli e scene di un intero ordine di grandezza più complesse di quanto fosse possibile in precedenza.
Unified Driver Architecture (UDA)
NVIDIA UDA garantisce la massima compatibilità con i driver software attuali e futuri. Semplifica l'aggiornamento a nuove soluzioni dato che tutti i prodotti Quadro adottano lo stesso driver software.
NVIDIA Quadro SDI Output
| Form Factor |
Altezza piena, mezza lunghezza |
| Max consumo energetico |
20W |
| Connettori di alimentazione ausiliari |
Molex a 4 pin |
| Numero di slot (ampiezza) |
1 |
| Soluzione termica |
Passiva |
| Genlock |
Passiva |
| Comunicazioni con la scheda grafica |
Cavo piatto + connessione DVI |

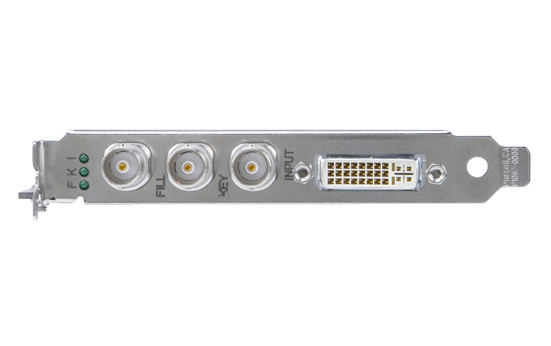

| Uscite |
2 BNCs. 2 Single Link, 1 Dual Link
|
|
SISTEMI OPERATIVI SUPPORTATI
- Microsoft Windows XP (a 64 bit e a 32 bit)
- Linux - Implementazione completa OpenGL, con estensioni NVIDIA e ARB complete (a 64 e 32 bit)
Quadro SDI Output - modalità programmabili
- 2 canali di Fill oppure
- 1 canale di Fill + 1 canale di Key
- 8, 10, 12 bit
- RGB 4:4:4
- YCrCb 4:2:2 o 4:4:4
- 2x YCrCb 4:2:2 + 4:2:2
- YCrCbA 4:2:2:4
- RGBA 4:4:4:4 (solo a 8 bit)
Quadro SDI Output - modalità del pannello di controllo
- Le modalità Transparent Clone e Dualview funzionano sopra le applicazioni esistenti
- 1 canale di Fill
- 8 bit
- RGB 4:4:4
- YCrCb 4:2:2 o 4:4:4
Supporto completo per le uscite nei seguenti formati 2K, HD ed SD:
- 480i 59.94 Hz (SMPTE259) NTSC
- 576i 50.00 Hz (SMPTE259) PAL
- 720p 23.98 Hz (SMPTE296)
- 720p 24.00 Hz (SMPTE296)
- 720p 25.00 Hz (SMPTE296)
- 720p 29.97 Hz (SMPTE296)
- 720p 30.00 Hz (SMPTE296)
- 720p 50.00 Hz (SMPTE296)
- 720p 59.94 Hz (SMPTE296)
- 720p 60.00 Hz (SMPTE296)
- 1035i 59.94 Hz (SMPTE260)
- 1035i 60.00 Hz (SMPTE260)
- 1080i 47.96 Hz (SMPTE274)
- 1080i 48.00 Hz (SMPTE274)
- 1080i 50.00 Hz (SMPTE295)
- 1080i 50.00 Hz (SMPTE274)
- 1080i 59.94 Hz (SMPTE274)
- 1080i 60.00 Hz (SMPTE274)
- 1080p 23.976 Hz (SMPTE274)
- 1080p 24.00 Hz (SMPTE274)
- 1080p 25.00 Hz (SMPTE274)
- 1080p 29.97 Hz (SMPTE274)
- 1080p 30.00 Hz (SMPTE274)
- 1080p 23.976 Hz (SMPTE372)
- 1080p 24.00 Hz (SMPTE372)
- 1080p 25.00 Hz (SMPTE372)
- 1080p 29.97 Hz (SMPTE372)
- 1080p 30.00 Hz (SMPTE372)
- 1080i 47.96 Hz (SMPTE372)
- 1080i 48.00 Hz (SMPTE372)
- 1080i 50.00 Hz (SMPTE372)
- 1080i 59.94 Hz (SMPTE372)
- 1080i 60.00 Hz (SMPTE372)
